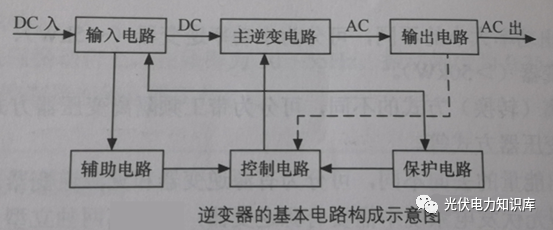

逆变器的基本电路构成由输入电路、输出电路、主逆变开关电路、控制电路、辅助电路、保护电路。

1)   输入电路：为主逆变电路提供可确保其正常工作的直流工作电压。

2)   主逆变电路：是逆变装置的核心，该电路通过电力电子开关的导通与关断，来完成逆变的功能。分隔离式和非隔离式。

3)   输出电路：对主逆变电路输出的交流电波形、频率、电压、电流的幅值和相位等进行修正、补偿、调理。

4)   控制电路：为主逆变电路提供一系列的控制脉冲来控制逆变开关器件的导通与关断，配合主逆变电路完成逆变功能。

5)   辅助电路：将输入电压变换成适合控制电路工作的直流电压。它包含各自检测电路。

6)   保护电路：主要有输入过欠压保护，输出过欠压保护，过流保护，短路保护，孤岛保护等。

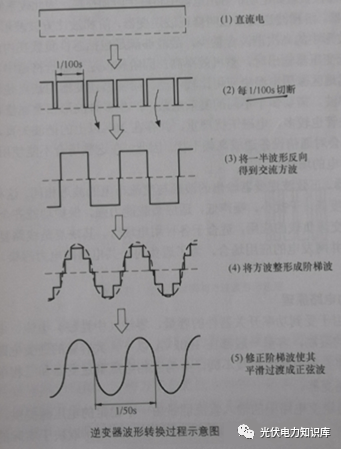

逆变器将直流电转变为交流电的转换过程示意图：（半导体功率开关器件在控制电路的作用下以1/100s的速度开关，将直流切断。）

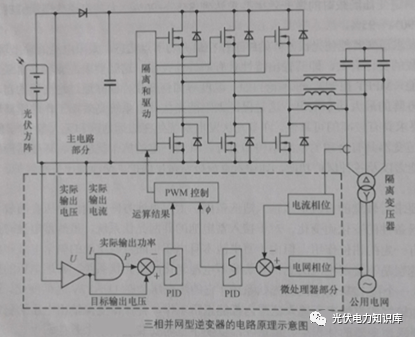

三相并网型逆变器的电路原理：（一般是电流源型逆变器）

如上图，电路分为主电路和微处理器电路两个部分，主电路主要完成DC-DC-AC的变换和逆变器过程，微处理电路主要完成系统并网的控制过程。系统并网控制的目的是使逆变器输出的交流电压值、波形、相位等维持在规定的范围内，因此微处理器控制电路主要完成电压、相位实时监测，电流相位反馈控制，光伏方阵最大功率跟踪以及实时正弦波脉宽调制信号发生等内容。

华为逆变器常见故障处理

1、绝缘阻抗低：使用排除法。把逆变器输入侧的组串全部拔下，然后逐一接上，利用逆变器开机检测绝缘阻抗的功能，检测问题组串，找到问题组串后重点检查直流接头是否有水浸短接支架或者烧熔短接支架，另外还可以检查组件本身是否在边缘地方有黑斑烧毁导致组件通过边框漏电到地网。
2、母线电压低：如果出现在早/晚时段，则为正常问题，因为逆变器在尝试极限发电条件。如果出现在正常白天，检测方法依然为排除法，检测方法与1项相同。
3、漏电流故障：这类问题根本原因就是安装质量问题，选择错误的安装地点与低质量的设备引起。故障点有很多：低质量的直流接头，低质量的组件，组件安装高度不合格，并网设备质量低或进水漏电，一但出现类似问题，可以通过在洒粉找出**点并做好绝缘工作解决问题，如果是材料本省问题则只能更换材料。
